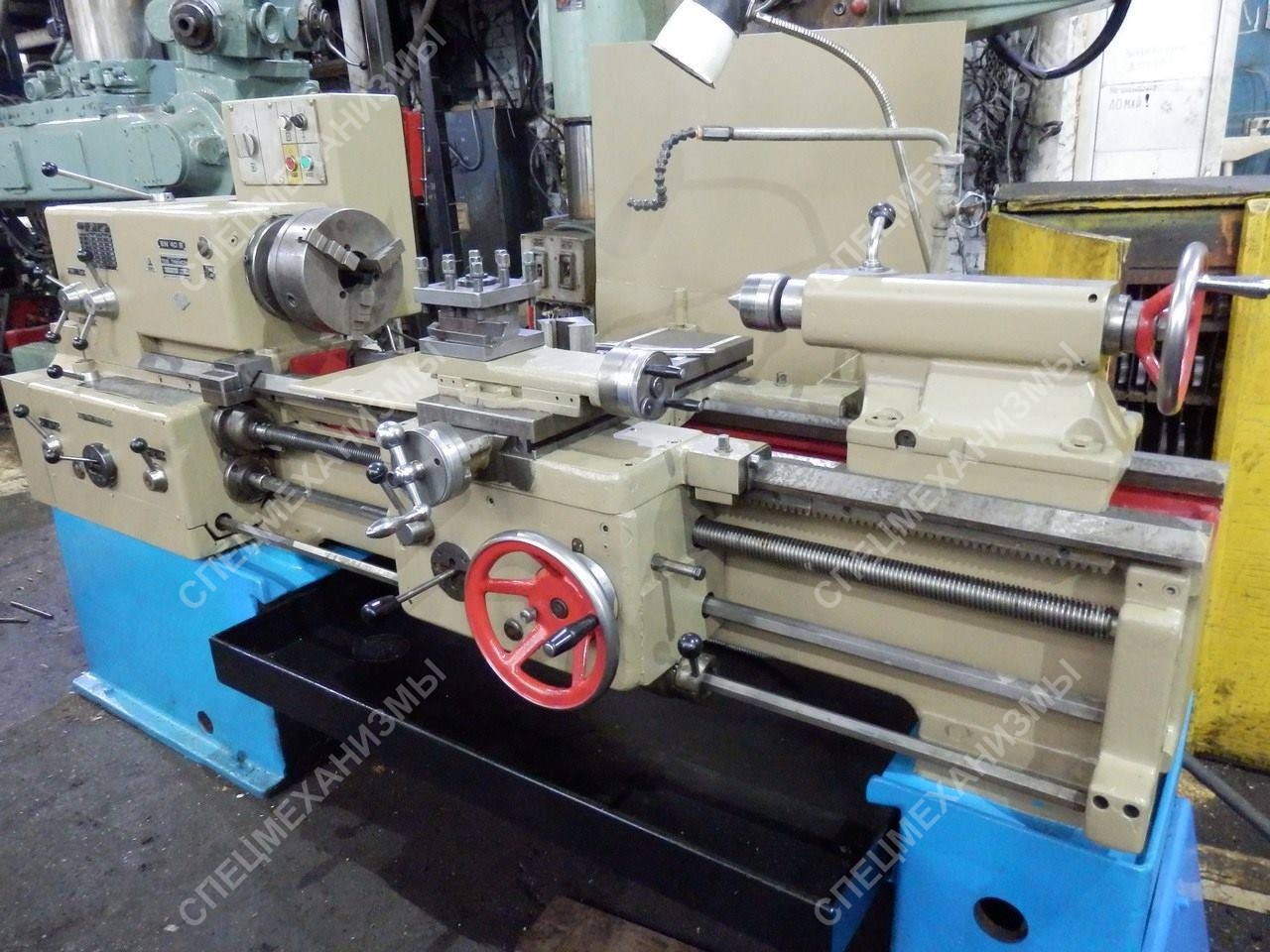

Станок токарно-винторезный мод. TOS SN40B
Стоимость: Уточняйте

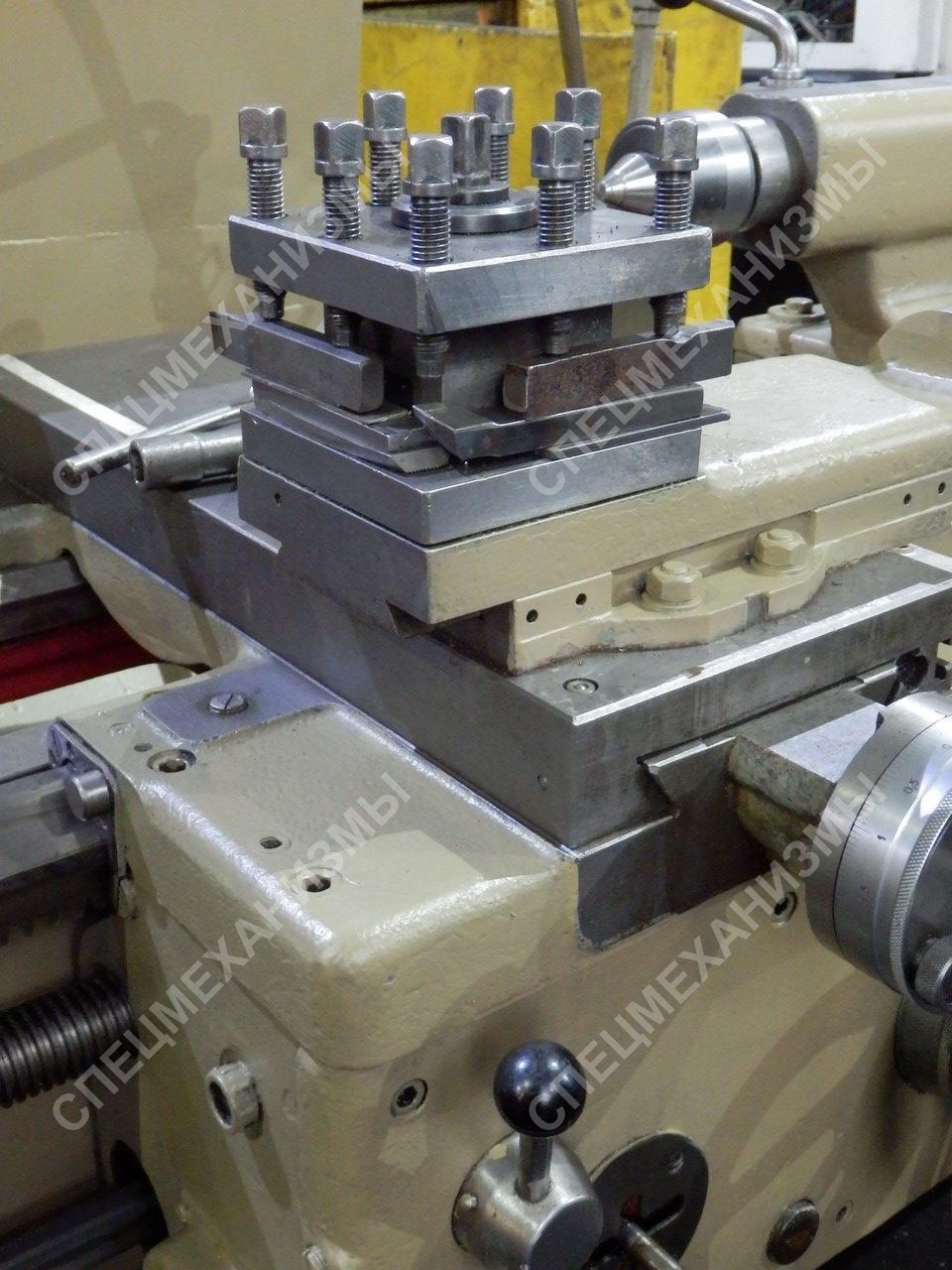

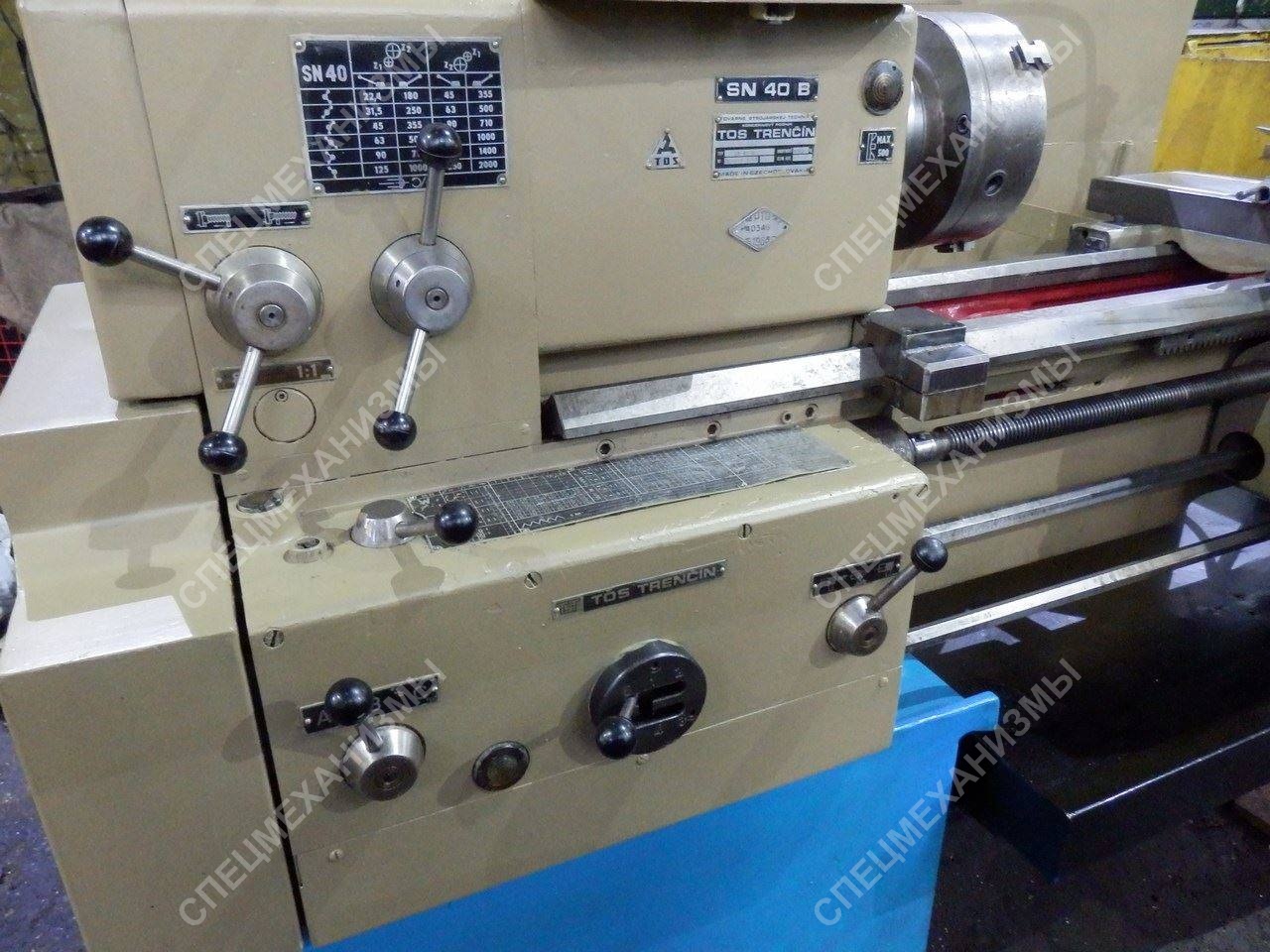

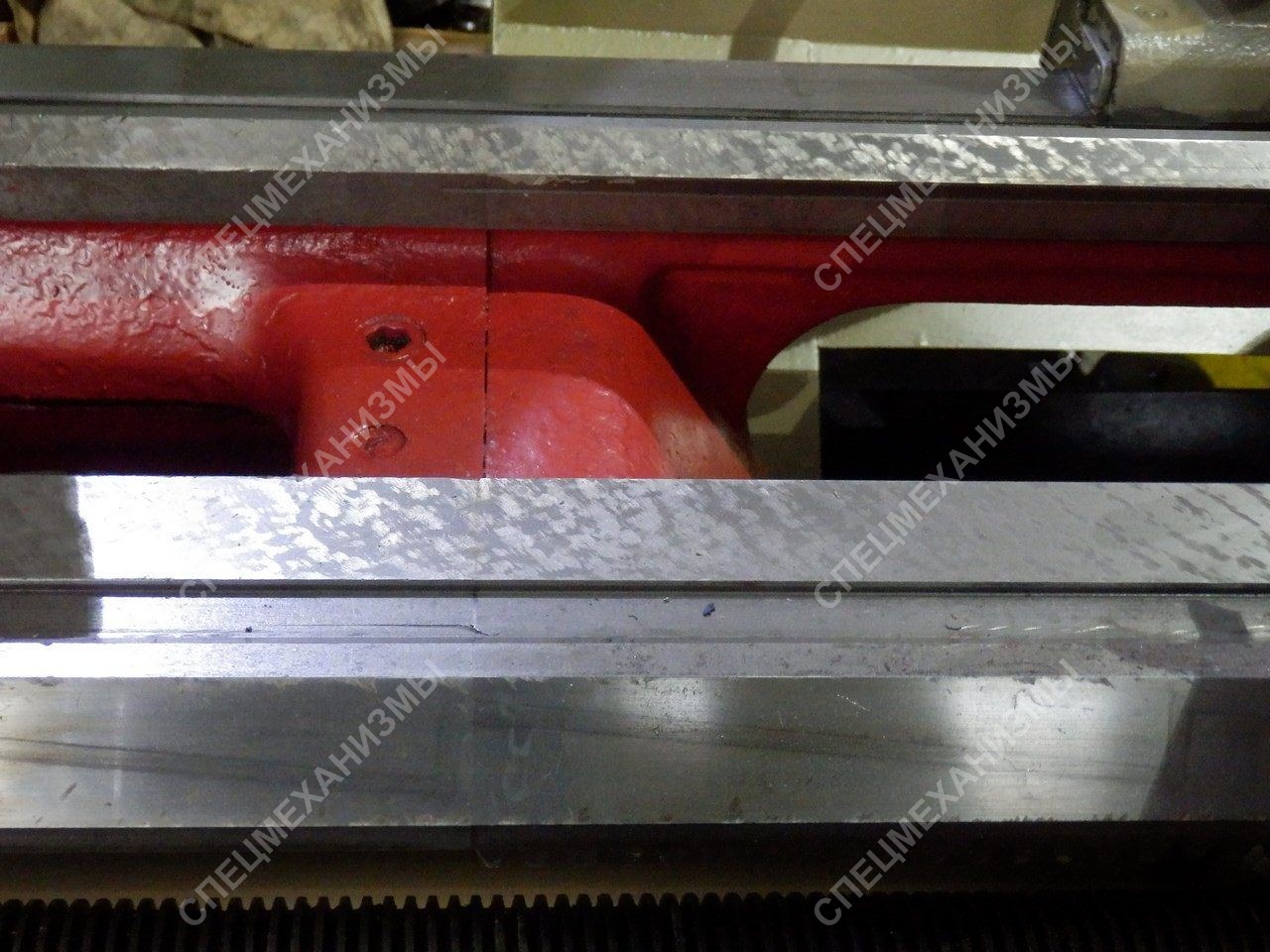

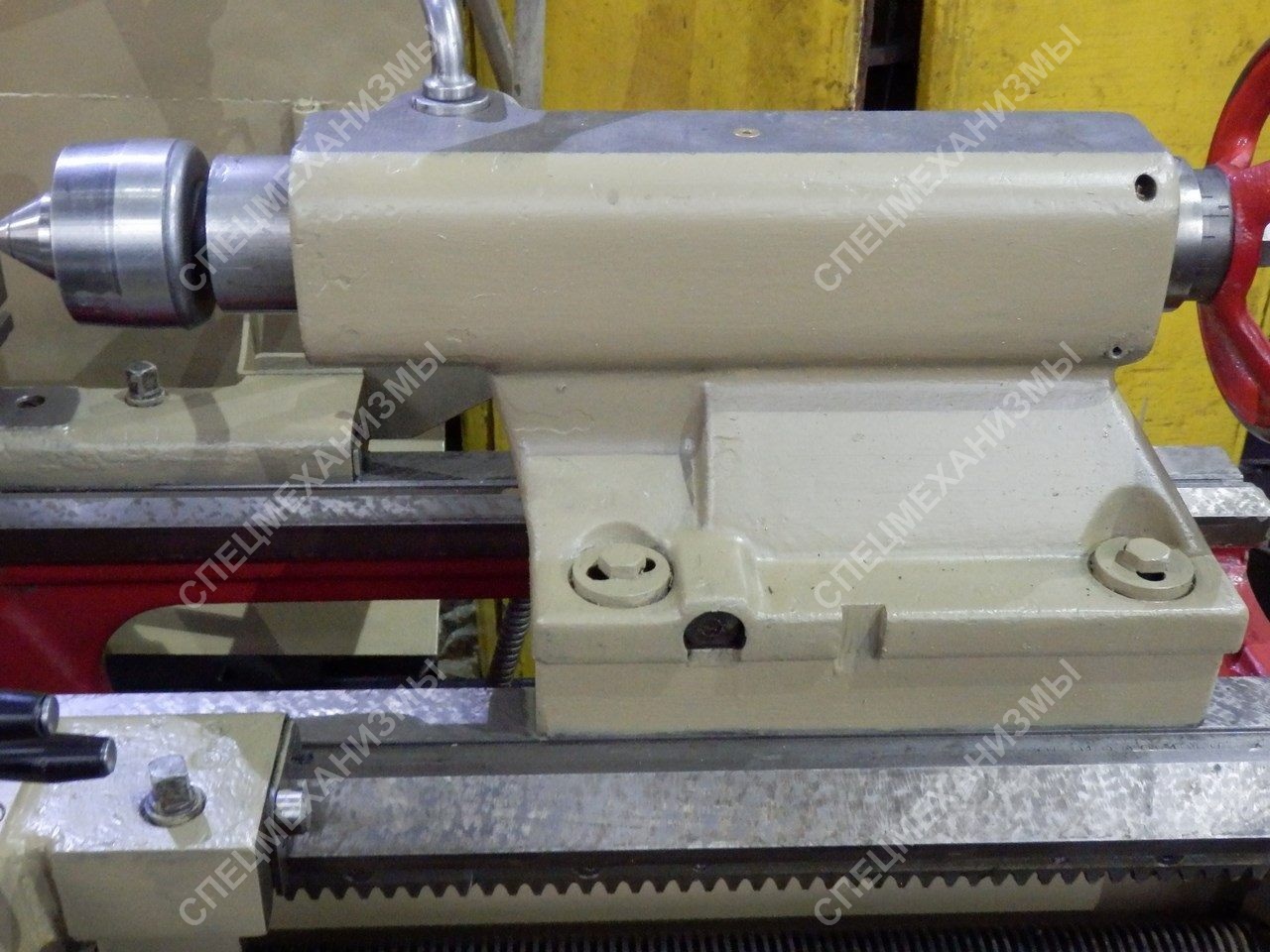

Токарно-винторезный станок TOS мод. SN40B является облегченным станком повышенной точности. Предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.
| Технические характеристики станка: | SN40B |
|---|---|
| Наибольшая длина обрабатываемого изделия, мм | 1000 |
| Номинальный диаметр обработки над станиной, мм | 400 |
| Наибольший диаметр обработки над выемкой станины, мм | 600 |
| Наибольший диаметр обработки над суппортом, мм | 220 |
| Конус шпинделя | Морзе 6 |
| Число подач/Пределы подач, мм/об: | |
| Продольных | 38/0,05-6,4 |
| Поперечных | 38/0,025-3,2 |
| Число оборотов/Пределы чисел оборотов, мин-1 | 12/45-2000 (12/22-1000) |
| Число резьб/Диапазон шагов резьб, мм(n/1"): | |
| Метрических | 29/0,5-40 |
| Дюймовых | 35/80-1 |
| Модульных | 26/0,25-20 |
| Питчевых | 31/2-72 |
| Общая потребляемая мощность, кВт | 6,6 |
| Ход пиноли задней бабки, мм | 180 |
| Конус пиноли задней бабки, мм | Морзе 5 |
| Диаметр отверстия шпинделя, мм | 50,8 |
| Габаритный размеры станка, мм: | |
| Длина | 2575 |
| Ширина | 1100 |
| Высота | 1410 |
| Масса станка, кг | 1580 |
