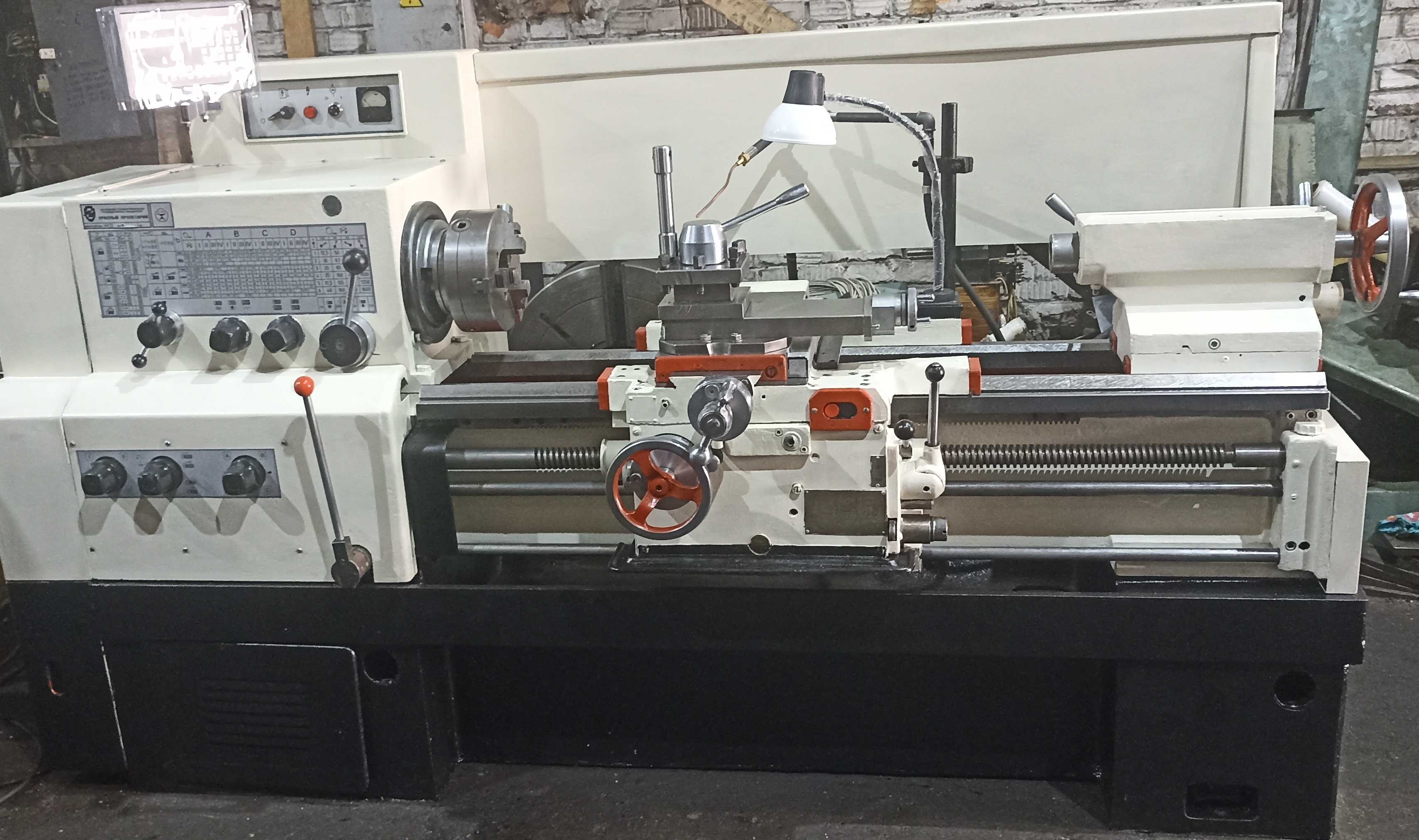

Станок токарно-винторезный мод. 16К20
Стоимость: Уточняйте

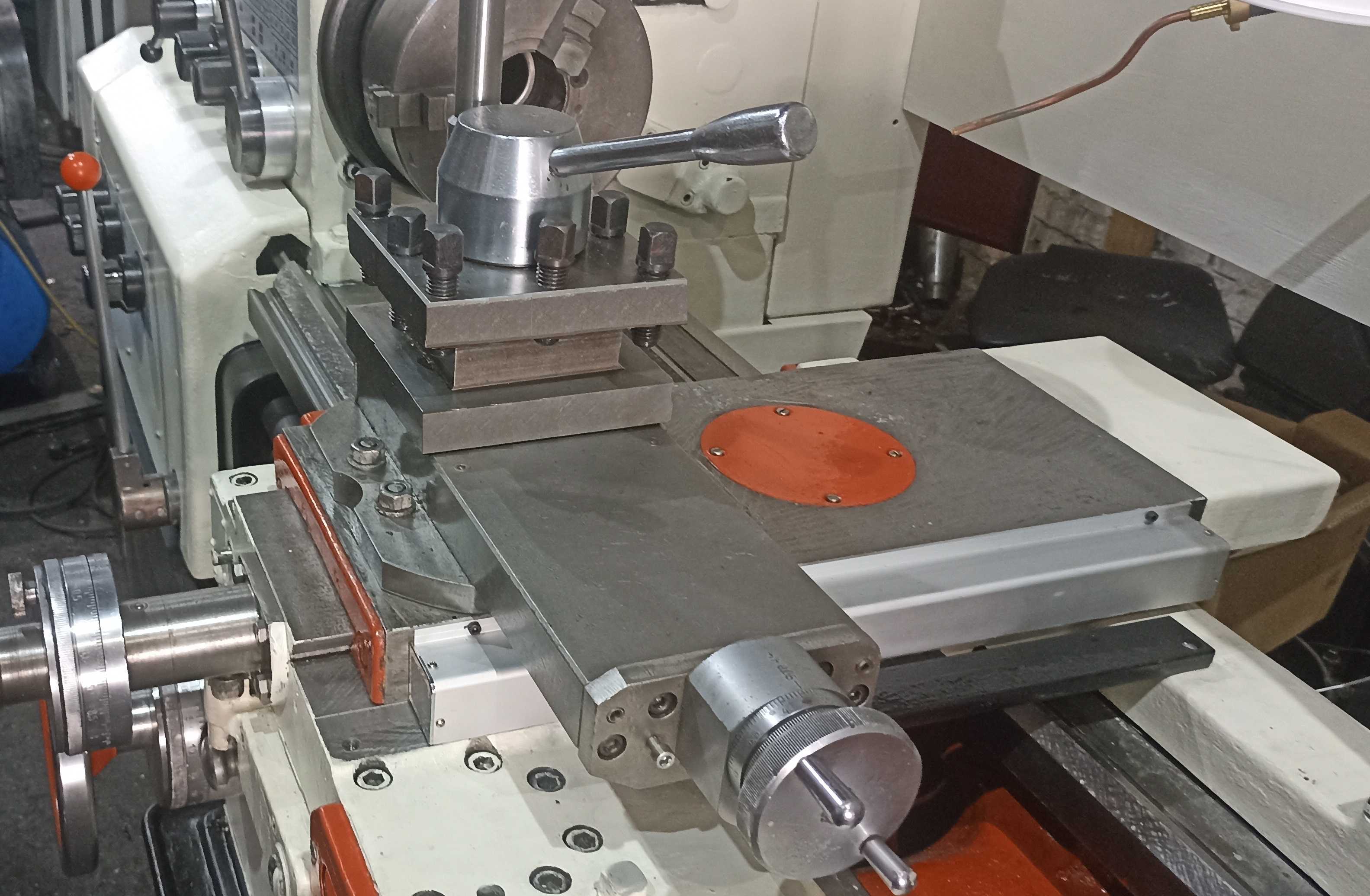

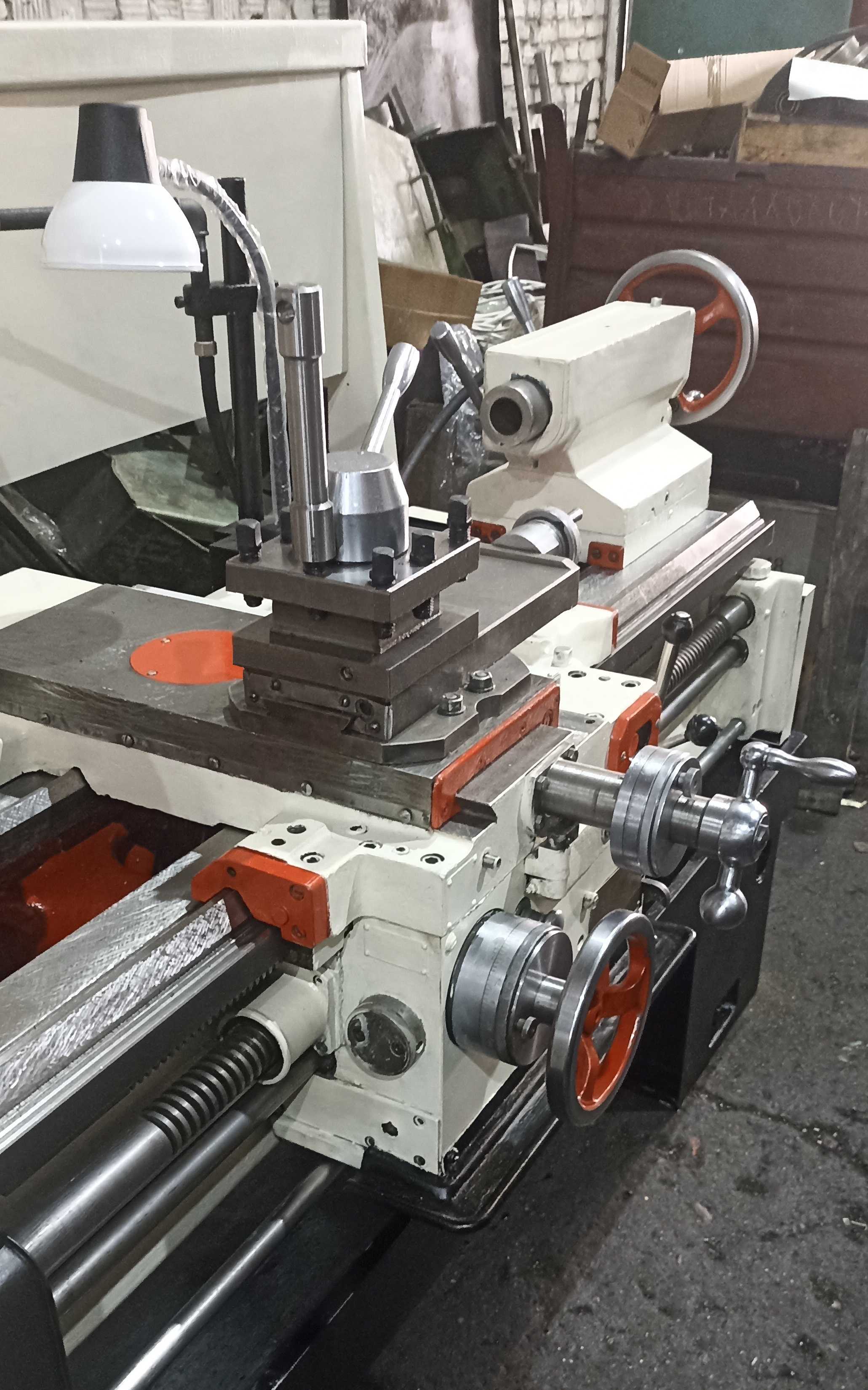

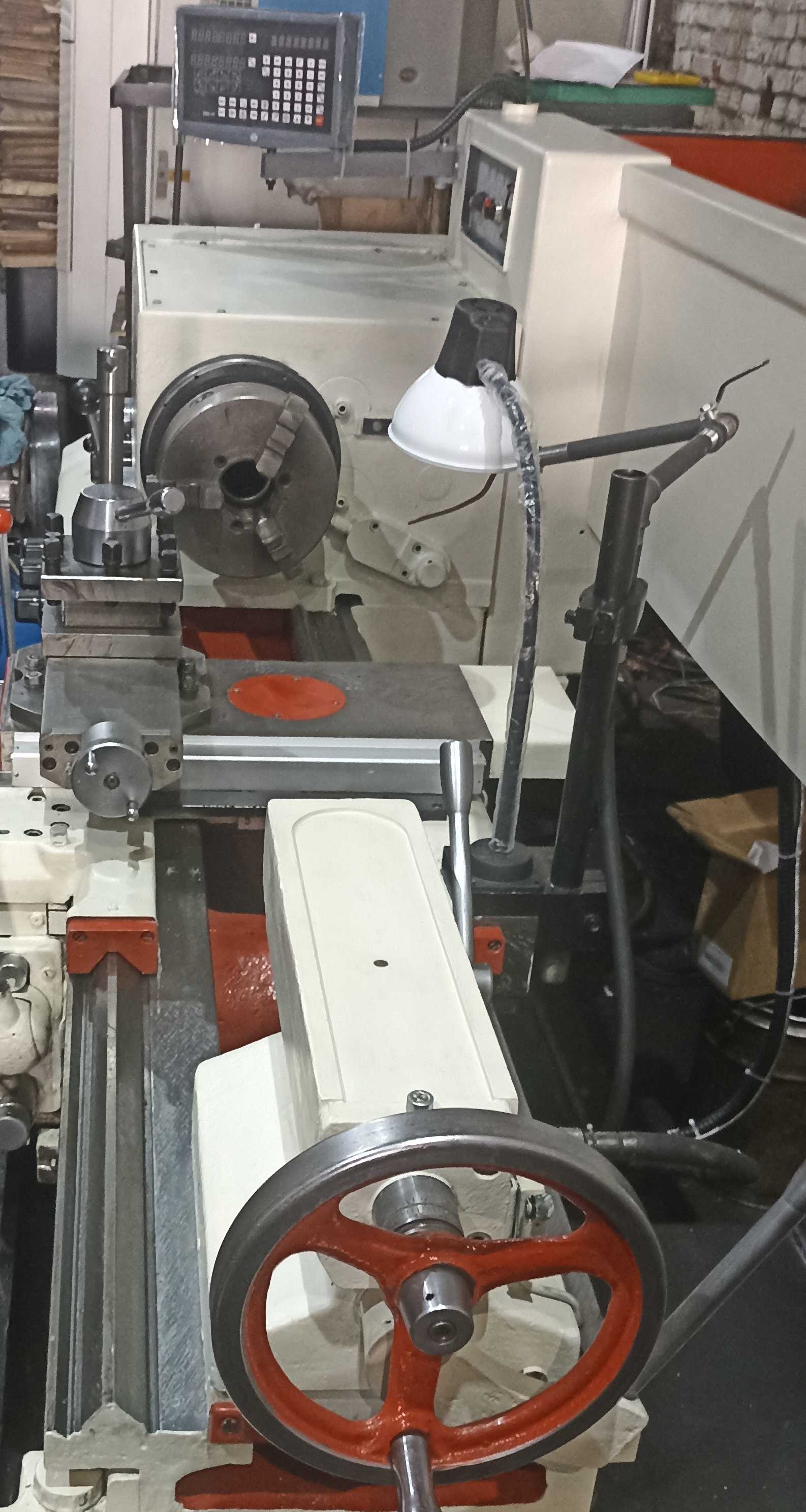

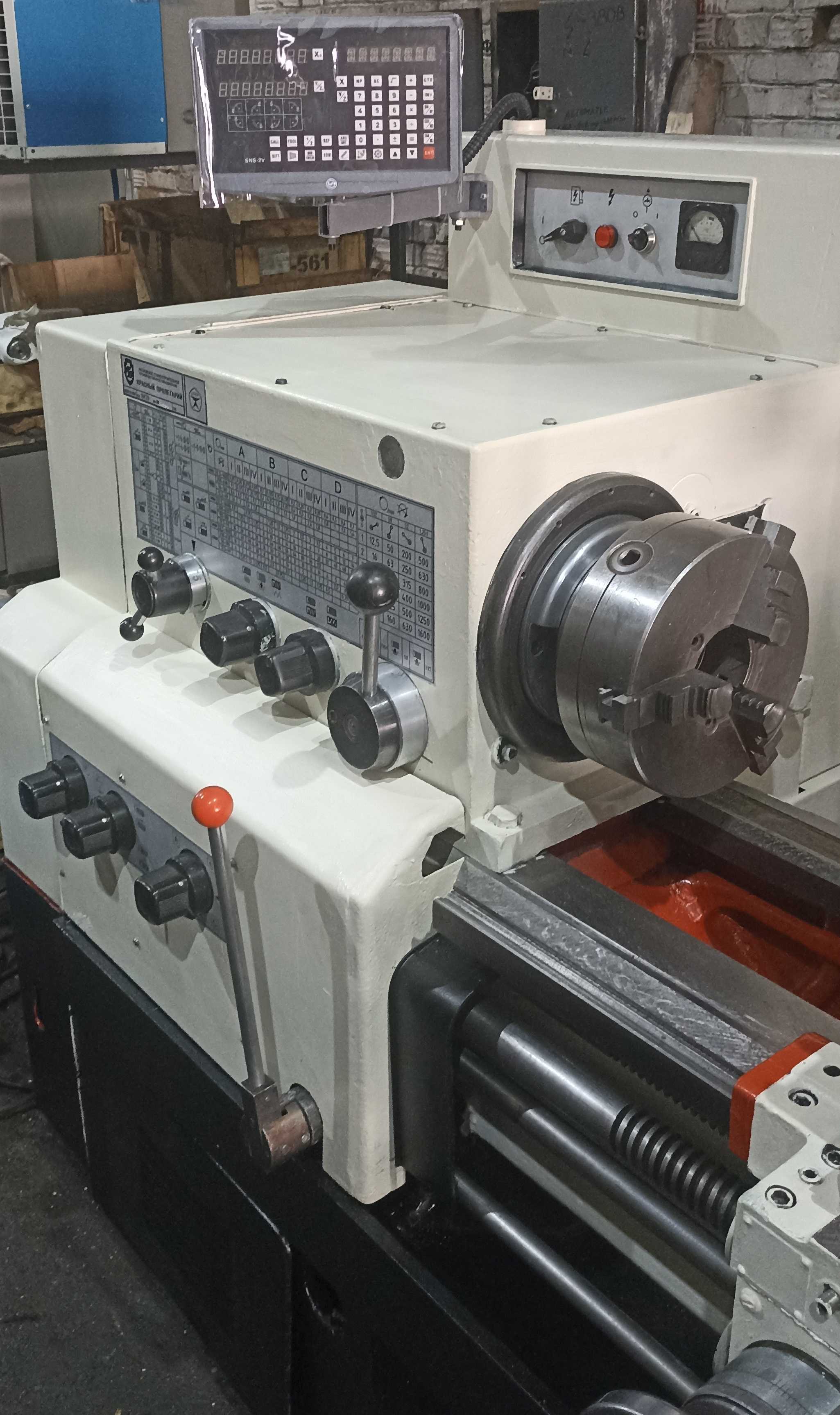

Токарно-винторезный станок мод. 16К20 предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.
| Технические характеристики | |
|---|---|
| Наибольшая длина обрабатываемого изделия, мм | 1000 |
| Высота оси центров над плоскими направляющими станины, мм | 215 |
| Пределы оборотов, об/мин | 12,5-1600 |
| Пределы подач, мм/мин: | |
| Продольных | 0,05-2,8 |
| Поперечных | 0,002-0,11 |
| Мощность электродвигателя главного привода, кВт | 11 |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 400 |
| Наибольший диаметр обработки над поперечными салазками суппорта, мм | 220 |
| Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 50 |
| Габаритный размеры станка, мм: | |
| Длина | 2795 |
| Ширина | 1190 |
| Высота | 1500 |
| Масса станка, кг | 3005 |
